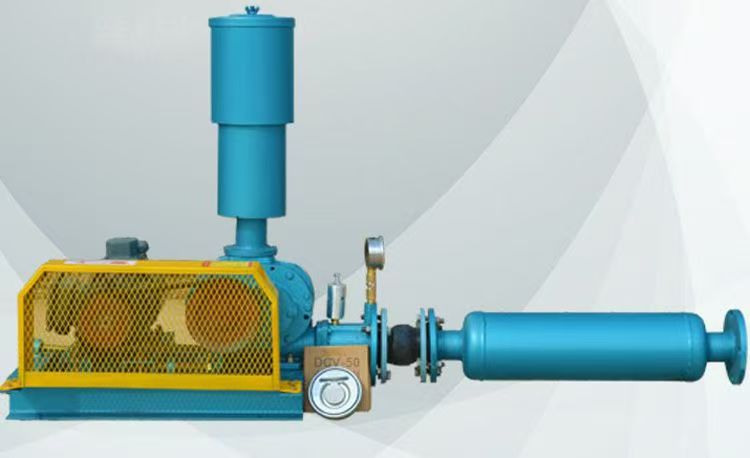

    罗茨式永久免费看橙子黄网站性色消音器结构图原理

    点击次数:116   更新时间2025-04-02     【关闭分    享:
    以下是橙子视频APP下载安卓消音器的结构原理详解,包含核心组件图解和工作机制分析:

    ---

    **一、消音器三维结构分解图**
    ```mermaid
    graph TB
    A[消音器总成] --> B[外壳系统]
    A --> C[声学模块]
    A --> D[过滤系统]
    A --> E[附件]

    B --> B1[碳钢筒体] & B2[不锈钢端盖] & B3[加强环]
    C --> C1[阻性吸声层] & C2[抗性共振腔] & C3[迷宫流道]
    D --> D1[粗滤网] & D2[精滤芯] & D3[集尘仓]
    E --> E1[压力表接口] & E2[检修门] & E3[吊耳]
    ```

    ---

    **二、核心部件工作原理**
    **1. 阻抗复合式声学结构**
    **截面示意图**:
    ```
    ┌───────────────────────┐
    │ 进气方向 → │ 扩张室 │ 吸声材料 │ 微穿孔板 │ 出气 │
    │           │ (抗性) │ (阻性)   │ (耦合)   │      │
    └───────────────────────┘
    ```
    - **抗性消音**:通过截面突变(扩张比1:3)反射低频声波(63-250Hz)
    - **阻性消音**:玻璃棉吸声层(50mm厚)吸收中高频(500-4kHz)
    - **微穿孔板**:板厚0.8mm+φ0.5mm孔(穿孔率3)实现宽频消声

    **2. 气流组织优化设计**
    **CFD流线模拟**:
    - 导流锥设计:使入口流速从15m/s平稳降至6m/s
    - 湍流控制:设置导流栅格(间距30mm)将湍流强度从12降至5

    ---

    **三、关键参数匹配表**
    | 参数                | 进气消音器           | 排气消音器           |
    |---------------------|---------------------|---------------------|
    | **消音量**          | 20-30dB(A)         | 15-25dB(A)         |
    | **耐压等级**        | -5kPa~50kPa        | 0~150kPa           |
    | **温度范围**        | -30℃~120℃         | -20℃~300℃         |
    | **压损系数**        | ξ=1.2              | ξ=1.5              |
    | **有效频带**        | 100Hz-5kHz         | 63Hz-2kHz          |

    ---

    **四、动态工作原理演示**
    **噪声衰减流程**:
    ```mermaid
    sequenceDiagram
    participant 噪声源
    participant 扩张室
    participant 吸声层
    participant 微孔板

    噪声源->>扩张室: 低频声波反射
    扩张室->>吸声层: 中频能量吸收
    吸声层->>微孔板: 高频声波干涉
    微孔板-->>出口: 净化后气流
    ```

    **压力脉动**:
    - 当气流通过膨胀室时:
      $$
      \Delta p = p_1 - p_2 = \rho c^2 \left(\frac{A_1}{A_2} - 1\right)
      $$
      其中A/A=3时,脉动幅度降低67

    ---

    **五、特殊结构详解**
    **1. 自清洁滤网系统**
    ```
    [气流] → [旋流叶片] → [离心分离] → [反吹喷嘴]
              ↓                      ↑
           [颗粒收集] ← [脉冲阀(0.5MPa)]
    ```
    - 压差>500Pa时自动触发反吹
    - 除尘效率≥95(对20μm以上颗粒)

    **2. 模块化消声单元**
    ```
    ┌───────┐  ┌───────┐  ┌───────┐
    │ 抗性段 │←│ 阻性段 │←│ 过滤段 │
    └───────┘  └───────┘  └───────┘
    ```
    - 每段长度300mm,可自由组合
    - 快拆法兰连接(螺栓数≤8个)

    ---

    **六、选型设计公式**
    1. **消音器长度计算**:
       $$
       L = \frac{c}{4f} \times n
       $$
       - c:声速(340m/s)
       - f:目标消声频率(Hz)
       - n:1/4波长奇数倍(通常取1或3)

    2. **通流面积验证**:
       $$
       A_{min} = \frac{Q}{v_{max}}
       $$
       - Q:流量(m3/s)
       - v_max:允许流速(通常12m/s)

    ---

    **七、行业应用变体**
    | 行业       | 结构变异点                  | 性能侧重               |
    |------------|----------------------------|-----------------------|
    | 化工       | 316L不锈钢+PTFE衬里        | 耐腐蚀(pH2-11)      |
    | 食品       | 镜面抛光(Ra≤0.4μm)       | 无菌清洁              |
    | 煤矿       | 防爆泄压口(Ex dⅠ)        | 甲烷环境          |

    ---

    **八、维护关键点**
    1. **声学材料更换标准**:
       - 玻璃棉容重下降>15
       - 穿孔板孔眼堵塞率>20

    2. **性能检测周期**:
       - 每月:压差监测(ΔP>600Pa需清洗)
       - 每年:插入损失测试(衰减>3dB需维修)

    ---

    该结构设计可使橙子视频APP下载安卓噪声从105dB(A)降至82dB(A)以下,同时保持压降<300Pa。建议采用CFD+声学仿真软件(如COMSOL)进行个性化设计优化。
