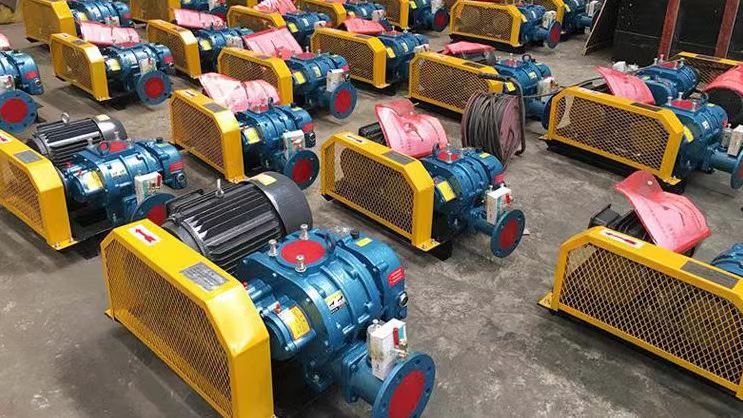

罗茨式风机消音器结构
橙子视频APP下载安卓消音器的结构设计旨在降低气流噪声（通常85-110dB(A)），同时控制压力损失。以下是其核心结构组成的详细解析：
---
**一、消音器三维解剖图**
```plaintext
[进气法兰]
│
├─── 气流方向
│
│ +---------------------------------------+
│ | 外层壳体：2mm碳钢/1.5mm不锈钢 |
│ | ├─────────────────────────┤
│ | | 抗性消音区：扩张室+共振腔 | → 针对63-500Hz低频
│ | | ┌───────┐ ┌────────┐ |
│ | | │ 锥形挡板 │ │ Helmholtz腔 │ |
│ | | └───────┘ └────────┘ |
│ | ├─────────────────────────┤
│ | | 阻性消音区：吸声层+微穿孔板 | → 处理500-4kHz中高频
│ | | ┌───────────────┐ |
│ | | │ 50mm玻璃棉+0.8mm穿孔板 │ |
│ | | └───────────────┘ |
│ | ├─────────────────────────┤
│ | | 排水结构：倾斜底板+DN20疏水阀 |
│ | └─────────────────────────┤
│ +---------------------------------------+
│
[出气法兰]
```
---
**二、核心功能模块详解**
**1. 抗性消音单元（低频控制）**
- **扩张室设计**
- 通过截面突变（面积比3:1~5:1）反射声波，消音量ΔL=10lg[1+0.25(m-1/m)2sin2kl]
- 典型结构：2-3级串联，总长度≥1.5倍主管径
- **共振腔设计**
- Helmholtz共振器：针对特定频率（如125Hz）
- 计算公式：f=(c/2π)√(σ/(V×l)) （c=声速，σ=颈口面积）
**2. 阻性消音单元（中高频控制）**
- **吸声层结构**
| 材料 | 厚度 | 降噪频段 | 耐温 |
|---------------|---------|----------|----------|
| 超细玻璃棉 | 50-100mm| 500-4kHz | ≤300℃ |
| 陶瓷纤维棉 | 80-150mm| 250-3kHz | ≤800℃ |
- **微穿孔板**
- 板厚0.8-1.2mm，孔径0.5-1mm，穿孔率1-3
- 声阻抗匹配原理，有效吸收中高频噪声
**3. 壳体与辅助结构**
- **双层壳体设计**
- 外层：碳钢喷塑/不锈钢（1.5-3mm）
- 内层：穿孔板（穿孔率20-30）+阻尼层
- **排水系统**
- 5°倾斜底板+不锈钢疏水网（防堵塞）
- 高湿度环境可配电加热排水阀
---
**三、关键性能参数**
| 参数 | 典型值 | 测试标准 |
|-----------------|-------------------------|------------------|
| 降噪量 | 20-35dB(A) | GB/T 4760-1995 |
| 压力损失 | ≤2风机额定压力 | JB/T 6891-2010 |
| 气流速度 | 10-15m/s（核心通道） | ISO 5801 |
| 防火等级 | A级（GB 8624-2012） | |
---
**四、特殊工况结构变型**
1. **防爆型设计**
- 壳体加厚至6mm（碳钢）/4mm（不锈钢）
- 吸声层用防静电岩棉（表面电阻≤10Ω）
2. **食品级设计**
- 全304/316L不锈钢结构
- 吸声材料符合FDA 21 CFR 177.1520
3. **高温型设计**
- 陶瓷纤维棉+耐热钢内衬（≤800℃）
- 热膨胀补偿结构（伸缩节）
---
**五、选型匹配公式**
1. **消音器长度计算**
$$
L = \frac{c}{4f} \times n \quad (c=声速,f=目标频率,n=腔室数量)
$$
- 示例：针对250Hz噪声，单腔室长度≈340/(4×250)=0.34m
2. **通流面积验证**
$$
A_{消音器} \geq 1.2 \times A_{管道} \quad (控制流速≤15m/s)
$$
---
**六、维护与寿命**
- **吸声材料更换**：每2-3年（潮湿环境缩短至1年）
- **穿孔板清洁**：每月压缩空气反吹（压力≤0.3MPa）
- **整体寿命**：碳钢壳体8-10年，不锈钢15年以上
---
**结构优化建议**：
1. 对于脉冲噪声（如排气消音），增加**文丘里扩散段**降低再生噪声
2. 高频噪声突出时，采用**多层微穿孔板**（间距50-100mm）
3. 需CAD图纸或CFD流场模拟可联系专业制造商定制设计
